| 是否进口：否 | 加工定制：否 | 品牌：威尔 |
| 型号：SP2000 |

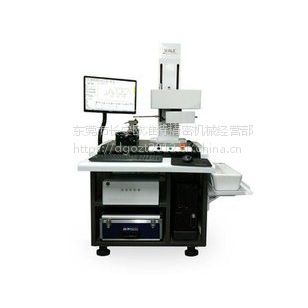

威尔 轮廓仪 SP2000 系列
SP2000系列 轮廓仪
★ 中台式轮廓测量仪，精度高、量程大，软件可非比例放大。
★ Z1轴 采 用 高 精 度 数 字 式 线 性 传 感 器 ， 测 量 范 围 大 、 精 度 高 、 稳 定。
★ 采 用 高 速 并 行 数 据 采 集 单 元 ， 硬 件 触 发 、 硬 件 高 速 采 样 ， 无 延 时。足够密集的数据源及稳定的数据源为后期的数据处理、计算提 供***有力的保障。
★ 大 量 程 设 计 ， 杠 杆 比 仅 为1：2.2， *** 大 限 度 保 持 了 传 感 器 的 原 有精度。
★ Z轴传感器整体结构无任何弹性元件，从而***无论测针处于任 何位置测力均是衡定的。
★ 软 件 自 主 研 发 ， 标 注 、 操 作 方 式 与CAD一致，软 件 功 能 强 大 ，
有自动抬起、自动回退及捕捉功能。
★ 对测针进行补偿。
★ 拟合数据自动保存，便于多次标注。
★ 出厂经激光干涉仪校正。
SP2000系列轮廓仪 参数表
对比项目 | 威尔（wale）SP2000系列 | |||
ＳＰ2100 | ＳＰ2200 | ＳＰ2300 | ||
X1 轴 | 测量范围 | 120mm | ||
分辨率 | 0.2μm | |||
检测方法 | 莫尔光栅 | |||
驱动速度 | 0.1,0.2,0.5,1mm/s,自定义 | |||
测量方向 | 向后 | |||
直线度 | 3μm/100mm | |||
指示精度 | ±（3.5+2L/100)μm | |||
Z1轴 | 测量范围 | 24mm | 40mm | 60mm |
分辨率 | 0.2μm | |||
检测方法 | 光栅传感器 | |||
指示精度 | ±（3+|4H|/24)μm | ±（3+|4H|/40)μm | ||
测针上/下运动 | 弧形运动 | |||
测针方向 | 向下 | |||
测针抬起 | 自动 | |||
测针接触 | 自接触 | |||
测针针尖 | 25μm硬质合金针尖 | |||
Ｚ立柱 | 行程 | 320mm | ||
方式 | 电动 | |||
夹具 | 综合平台 | Ｙ向调整、转角调整 | ||
平口钳 | ４寸正弦 | |||
基础工作平台 | 材质 | 天然大理石 | ||
尺寸 | 680*500*105 | |||
自重 | ≧84kg | |||
仪器抗振架子 | 材质 | 镀锌板 | ||
尺寸 | 800*700*680 | |||
自重 | ≧40kg | |||
测臂 | 长度 | 200mm | ||
直径 | 8mm | |||
测针 | 类型 | 单切面 | ||
长度 | 32mm | 32mm | 32mm | |
直径 | 4mm | |||
*粗糙度 | 可选装粗糙度测量模块 | |||
*CNC功能 | 可选装XY工作平台、X加长平台、转角平台、自动调整平 | |||
